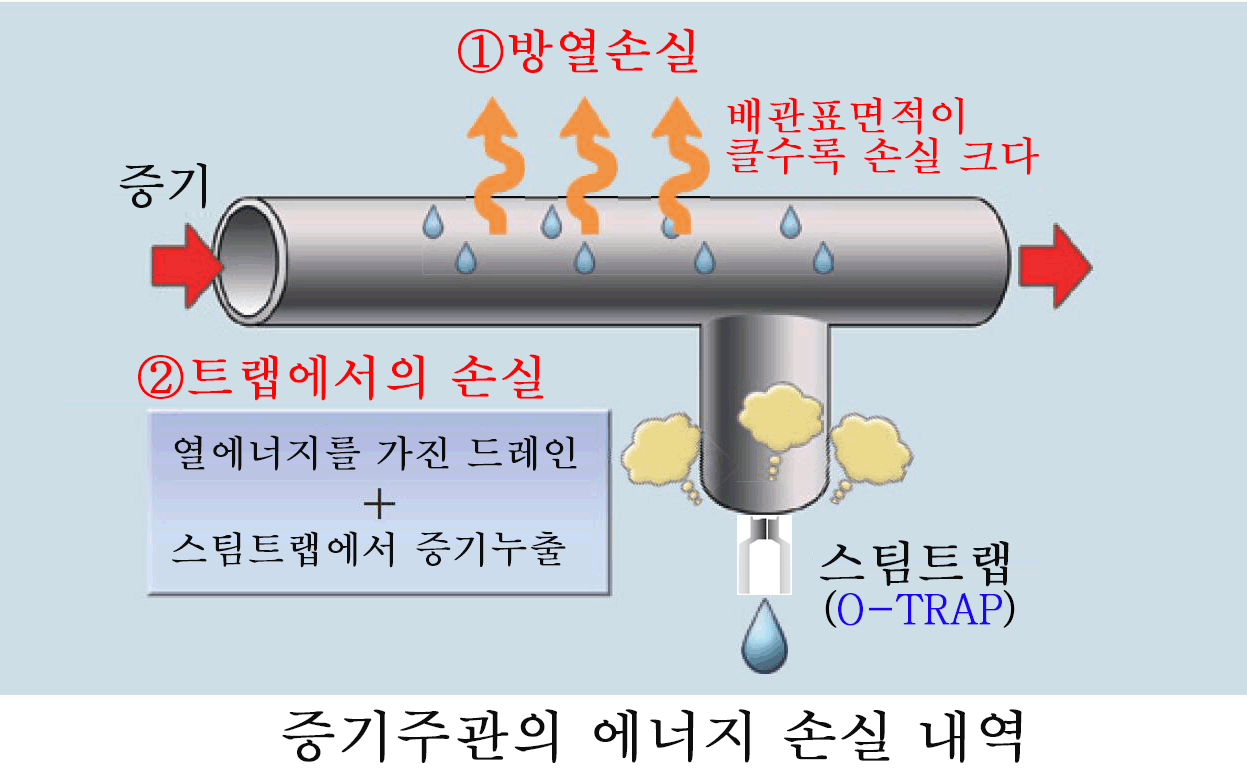

증기설비의 증기에너지절감, 증기배관・스팀트랩에서의 방열손실 절감대책

★ 기존 스팀트랩을 고정 오리피스식 트랩(O-TRAP)으로 교체하는 것만으로 증기에너지를 크게 절감할 수 있습니다. 발생하는 응축수를 연속식으로 배출하기 때문에 드레인 막이 얇아지고, 건도가 높아져 증기의 품질도 향상됩니다.

​

세탁(클리닝)공장에서의 품질관리와 에너지 절약은 올바른 스팀트랩 선택만으로도 달성이 가능하다는 것입니다.

빌딩의 급탕 열교환기, 화학공장, 식품공장, 제약공장은 물론 클리닝(세탁)공장에서 사용되는 드라이기・ 텀블러・아이롱(다리미)・각종 프레스 등 증기를 사용하는 기기의 대부분은 스팀트랩이 장착되어 있습니다. 스팀트랩이란 글자 그대로 스팀(증기)를 트랩에 걸어 가두는 장치입니다. 증기 수송관은 보일러에서 증기와 함께 실려 물방울과 증기가 열교환 장치에서 방열 응축된 수분이라든가 긴 배관에서 자연방열에 의해 생긴 수분 등으로부터 드레인 층이 생깁니다.

이 드레인 층이 필요 이상의 두께가 되면 열교환기에 매우 악영향을 초래하여, 그 결과 생산 능력을 현저하게 손상합니다.

스팀트랩은 증기를 빠져나가지 않게하고 불필요한 응축수만을 배출해, 열교환율을 상승시켜 연료 코스트의 경감화를 도모함과 동시에, 증기의 질을 향상시켜, 기계의 능력을 충분히 발휘시키는 역할을 합니다. 이런 기능에 가장 적합한 스팀트랩이 바로 고정 오리피스식 스팀트랩인 "O-TRAP" 입니다. O-TRAP은 고장날 부분이 없어서 내구성이 길어서 거의 반영구적으로 사용이 가능합니다.

(증기를 사용하는 열교환기 본체와 생명을 같이 함)

홈페이지 참조:  http://k.o-trap.cn

블로그 참조 : 고정오리피스식 트랩인 O-TRAP의 작동원리  https://blog.naver.com/tjchung/220018358633





◇기존

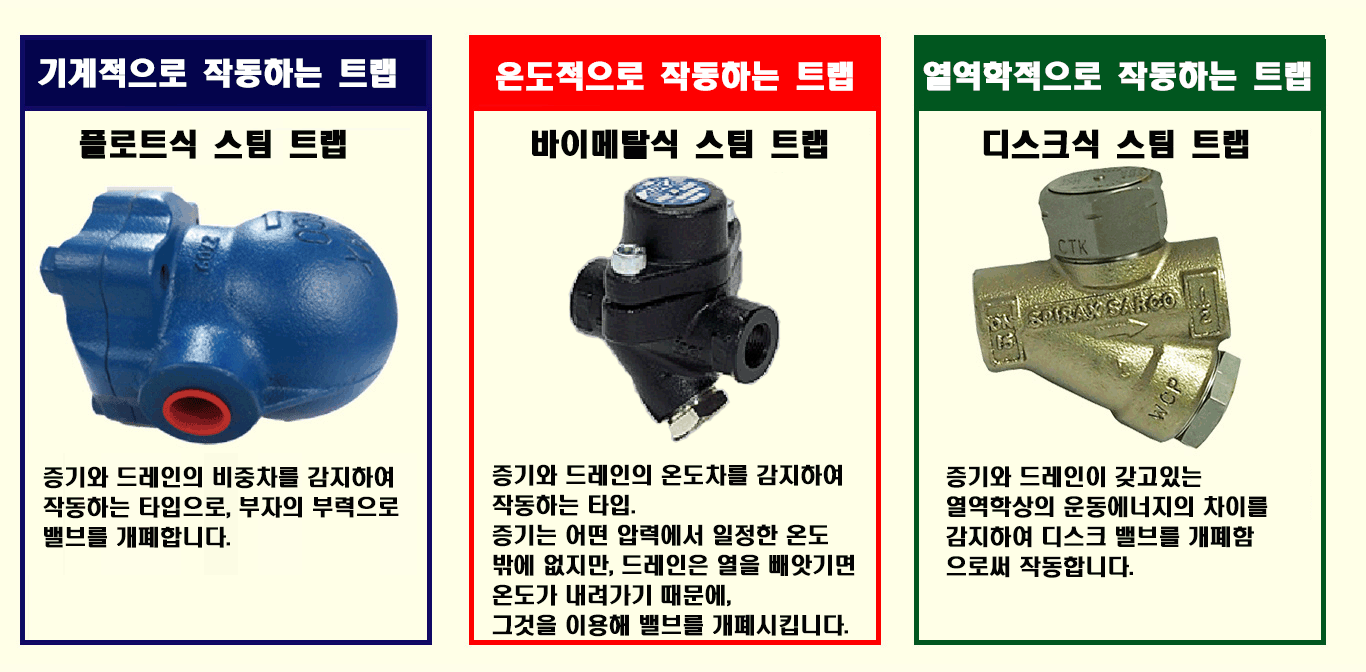

● 가동밸브식 스팀트랩과 고정 오리피스식 트랩(O-TRAP)의 노화비교

　기존의 가동밸브식 스팀트랩은 노화・고장에 의해 증기손실이 발생합니다.

　한편、고정 오리피스식 트랩(O-TRAO)은 경년 노화가 없어、증기손실을 상시 억제합니다.



● 고정 오리피스식 트랩인 O-TRAP은 기존 트랩의 증기누설을 없애, 이익으로 바꾸어 줍니다.

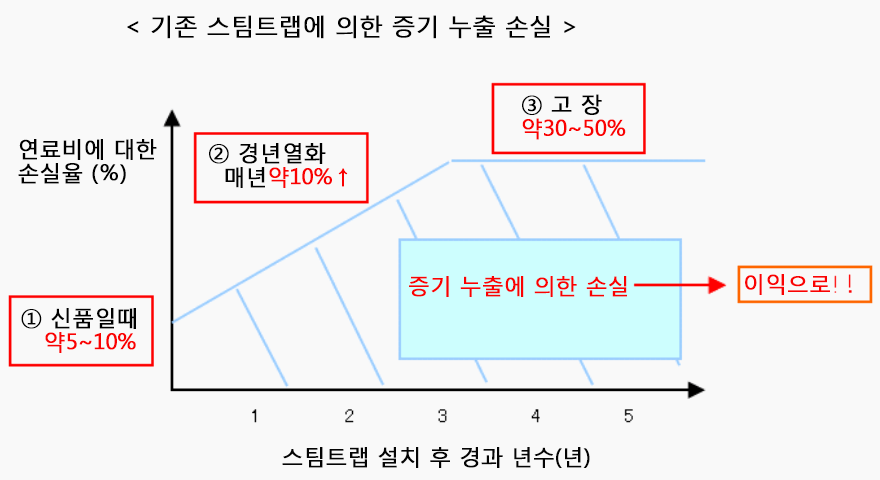

      <기존 스팀트랩의 문제점>

​      ①신품이라 할지라도, 증기가 샙니다 (밸브를 열고 닫을 때 동반증기)

​      ②사용 시간 경과에 따른, 즉 경년열화(経年劣化) 때문에, 증기가 더욱 더 누설되어 집니다.

      ③고장에 의해서, 증기가 새어 나가게 됩니다.



● 고정 오리피스식 트랩인 O-TRAP의 특징.

      <O-TRAP의 3가지 특징>

​      ①응축수(드레인)만을 배출 시킴. (증기 누출 없음)

​      ②움직이는 부분이 없음.

      ③고정날 부분이 없고 경년열화가 없어, 수명이 거의 반 영구적 사용 가능.

● 고정 오리피스식 트랩인 O-TRAP으로 교체 개선하면 ⑴.

      <O-TRAP을 도입시 이익>

​      ①경년열화 및 고장이 없고, 증기 누출을 억제하여 연료비 절감.

​      ②생산 효율 향상.

      ③응축수가 발생 즉시 연속적으로 배출하기 때문에, 건도가 높은 고품질의 증기 공급가능.

● 고정 오리피스식 트랩인 O-TRAP으로 교체 개선하면 ⑵.

     <O-TRAP은 최대압력과 응축수 최대발생량에 대처가능하도록 설계를 하기때문에 도입시 부하변동에 모두 추종합니다>

​      ①압력의 변동이나 응축수의 증감 변동에 모두 추종이 가능합니다.

​      ②최대드레인 발생량에 맞춰 설계했기 때문에, Start Up 등 (재가동시 등) 바이패스 밸브 사용이 불필요합니다.​

​      ③압력차가 존재하는 한, 응축수를 배출 시키기 때문에 배관에 응축수가 체류되지 않아 관내가 깨끗하게 유지됩니다.​

      ④공조기(AHU), 자켓가마솥, 건조기, 판형열교환기, 급탕열교환기 및 세탁공정 아이롱(다리미) 사용시에  배출되는 응축수가 아예 없어지게(미리 배출) 되어, 그런 현상이 발생되지 않습니다.



◇　삭감대상(절감대상)

◆가동 밸브식 트랩에서의 증기 누출이 삭감의 대상입니다.

   기존의 기계식 트랩(가동밸브식트랩)들은 신품이라 할지라도 밸브의 개폐시 동반배출하는 스팀이 존재하며(스팀의 힘으로 열고 닫히는 구조 이라서), 또한 사용시간 경과에 따라 고장도 발생하여 동반배출 스팀 량(누설 증기량)이 더욱 많아 지는게 현실입니다.

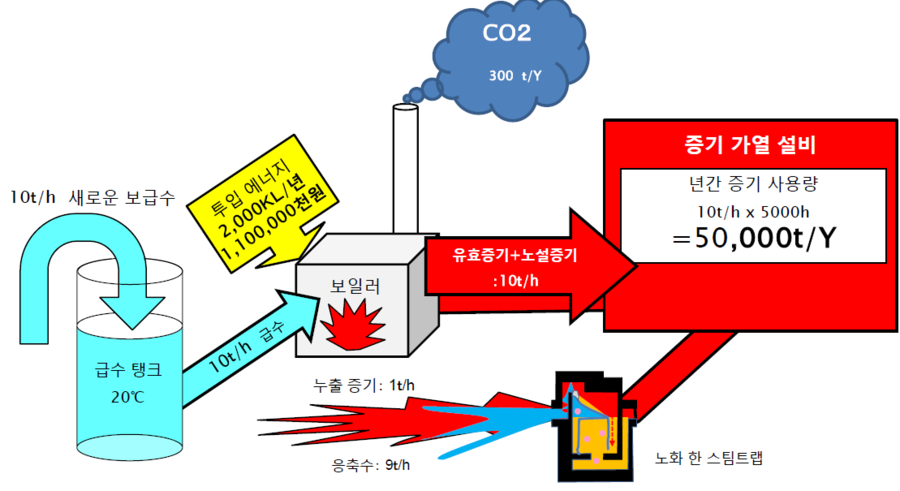

기존 설치된 가동밸브식 트랩에서 증기가 10％누출되고 있는 경우、보일러에서 생성하는 증기량도 0.3ｔ/ｈ（10％상단） 많아지기 때문에、연비가10％악화됩니다.



◇　개선 시행 전의 확인

      스팀트랩(O-TRAP) 개선 시행전에 설치후의 확인을 실시하기 위해 기준이 되는 원단위를 확인합니다.



◇　개선 방법

◆ 각 장치에 최적 오리피스를 설계하여、 시공합니다.

   고정 오리피스식 스팀트랩인 O-TRAP 으로의 교체만으로 절감 달성할 수 있습니다.

   최대 응축수 발생량에 적합한 배출구멍직경（오리피스）를 설계하여 증기 누설을 방지합니다.

　또한、노화 구조부인 밸브 본체가 없기 때문에、삭감효과가 유지 가능합니다.

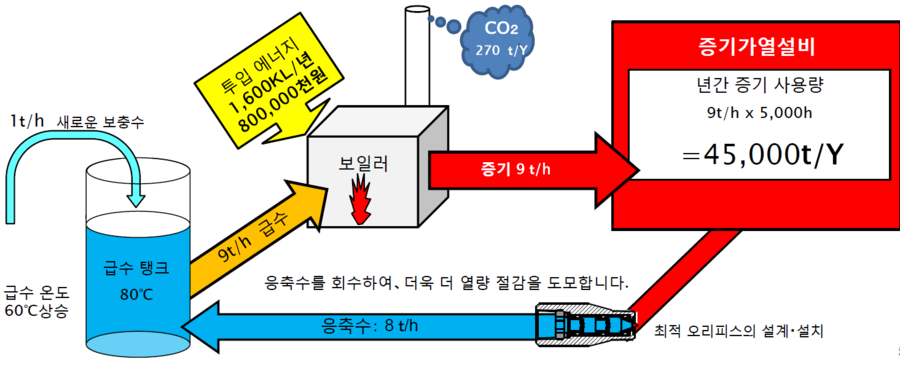

◇　개선 효과 확인

고정 오리피스식 트랩(O-TRAP) 설치 후에는 설치 후의 연료 소비량과 설치 전（Base Line）연료 소비량을 비교하여 개선효과를 확인 합니다.

※ 참고 사이트 : 고정 오리피스 식 스팀트랩(O-TRAP)에의한 효과적인 증기 에너지 절약 방법 소개-오리피스식 트랩의 도입 및 관리

   https://blog.naver.com/tjchung/221377213364  (클릭!!)



​※고정 오리피스식 스팀트랩(O-TRAP)으로 교체하는 것 만으로 큰 에너지 절감 효과 달성 가능합니다.



고정 오리피스식 스팀트랩(Fixed Orifice Type Steam Trap = O-TRAP)은, 증기 사용 설비 및 배관에서 발생하는 최대 드레인 량에 대한 오리피스 시스템을 선택하기만 하면 드레인 양이 크게 변동 하여도 기존의 스팀 트랩 이상의 증기를 누설하지 않고 적절하고 신속하게 대응하여 드레인을 지체없이 연속 배출할 수 있습니다.
따라서, 기존 스팀트랩보다 "O-TRAP"은 정확한 정보가 필요합니다.
"최소 최대 드레인 량" 과 "입구 출구의 증기압력차이"를 알지 못하면, 적절한 오리피스 시스템의 설계를 할 수 없습니다.
정확한 데이터를 제공해 주시기만 하면, 모든 엔니지니어링은 당사 기술진이 책임을 갖고 해드리니, 정확한 정보만은 꼭 제공해 주셔야만 합니다.
이렇게 정확한정보를 확보하여 설계된 오리피스트랩은 거의 반영구적으로 고장없이 사용이 가능합니다.
