실린더 건조기(회전 드럼 드라이어)의 가열온도 저하를 해소하는 방법‼︎

실린더 건조기의 가열온도 저하 해결 방법에 대해서 정리해 보겠습니다‼︎

(제지공장/골판지공장 건조 공정의 고민 해결‼︎)

​

◆실린더 건조기는 제지공장, 골판지공장, 제약공장 등의 건조공정에서 사용되고있습니다.

골판지 건조 공정 이미지

◆실린더 건조기는 회전합니다.

실린더 건조기는 회전합니다.

◆실린더 건조기는 회전하기 때문에 증기는 로타리조인트를 통해 공급합니다.

실린더 건조기는 회전하기 때문에 증기는 로타리조인트를 통해 공급1

증기는 로타리조인트를 통해 공급2

증기는 로타리조인트를 통해 공급3

​

◆응축수는 사이폰관으로 배출합니다.

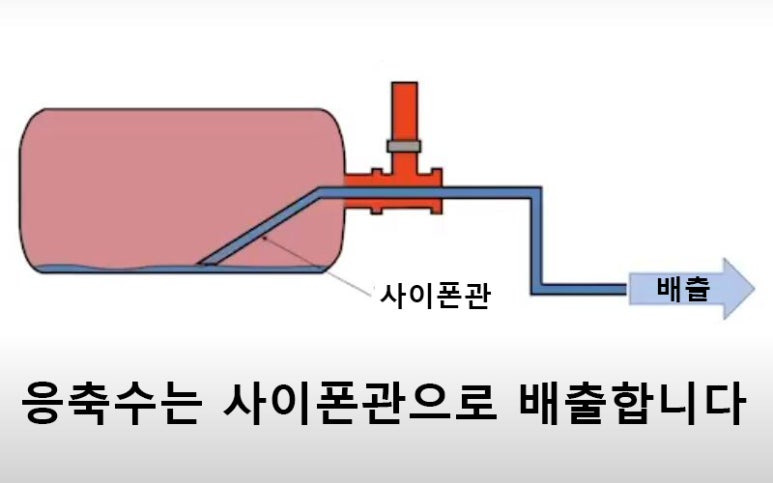

응축수는 사이폰관으로 배출

​

◆실린더 거조기에서 자주 발생하는 문제

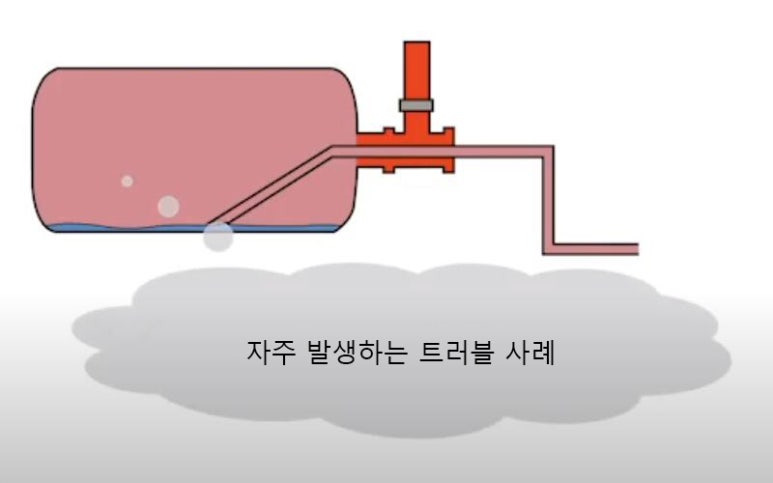

실린더 건조기에서 자주 발생하는 문제

◆자주 발생하는 문제-온도저하

실린더 온도 저하 문제



◆자주 발생하는 문제의 온도 저하의 원인

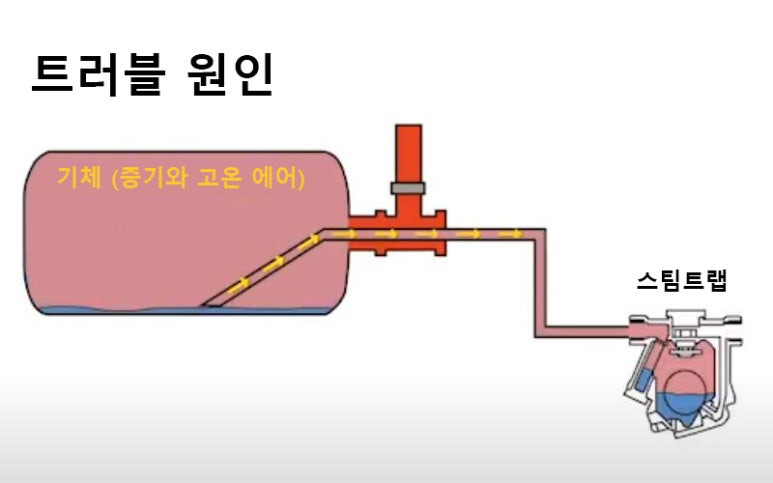

응축수 보다 기체가 먼저 스팀트랩으로 들어와, 스팀트랩의 밸브를 닫아버리기 때문 ​

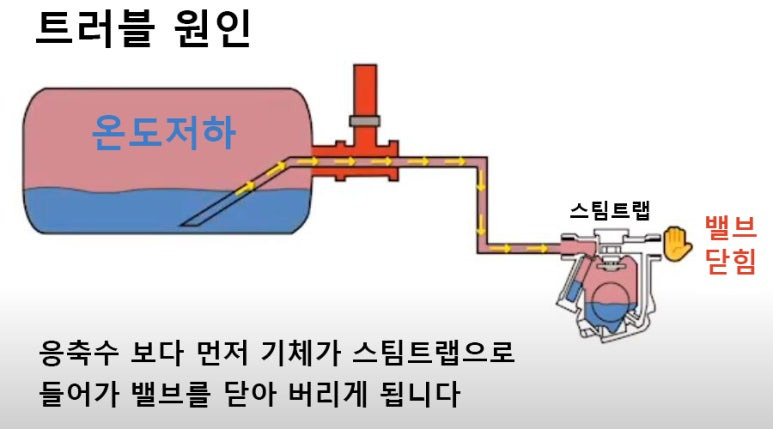

문제 발생 원인은, 응축수 보다 기체가 먼저 스팀트랩으로 들어와, 트랩의 밸브를 닫아버리기 때문

​

​

◆①사이폰관의 입구가 응축수 수위의 위치 보다 더 위에 있을 경우, 기체(증기)가 들어갑니다.

특히, 사이폰관이 어긋나 있을 때 이런 현상이 (기체가 먼저 들어가는 현상)일어나기 쉽습니다.

사이폰관 입구가 응축수의 수위보다 위에 있을때 기체들어감1

​

◆②로타리 조인트부에서 유체(응축수/기체)가 재가열 되는 것을 들 수 있습니다.

로터리 조인트부에서 유체가 재가열됨

위와 같이, 실린더 건조기는 기체가 스팀트랩으로 먼저 들어가기 쉬운 2가지 요소를 갖고 있습니다.

​

해결 방법은 ~ !!

①재래식 증기트랩의 경우 트랩 속으로 들어 온 기체를 배제하는 것입니다.

②응축수를 연속 배출시키는 고정오리피스식 트랩인 O-TRAP 을 설치 하는 것입니다.

​

◆고정오리피스식O-TRAP 의 응축수(Drain) 와 기체(Air) 제거 방법

O-TRAP은 트랩으로 유입되는 응축수의 흐름 방향의 중심선 상에 배출 구멍이 상시 개방되어 있기 때문에, 응축수가 원활하게 흘러 구멍을 통과 하면서, 기체(에어)나 플래시 스팀(재증발증기)도 원활하게 배출 됩니다.

고정오리피스식 O-TRAP의 Drain 과 Air 제거 방법

​

◆ 실린더 건조기 O-TRAP 도입 전후 비교

응축수의 간헐 배출이나 증기 누출은 드레인 회수관의 압력변동을 일으켜、응축수의 배출을 방해하게 됩니다.

배출이 충분하지 않으면, 드라이어 표면 온도에 불균일이 생겨 품질 저하의 원인이 됩니다.

고정오리피스 식 트랩 「O-TRAP(오-트랩)」은 밸브 본체를 갖지 않는 단순 구조 때문에、밸브 본체의 열화・마모에 의한 증기 누출은 없습니다.

또、응축수를 연속배출하므로 응축수회수관의 압력、드라이어 표면온도를 일정하게 유지해、품질의 안정・향상을 실현합니다.

실린더 드라이어 O-TRAP 설치 사례

​

◆실린더 건조기용 O-TRAP 기종선정 위한 필요사항

실린더 건조기용 O-TRAP 기종선정 위한 필요 사항



◆고정오리피스식 트랩(O-TRAP)의 경우, 최저 작동 차압 개념이 존재하지 않기때문에, 드레니지 시스템이 필요 없습니다. 각 실린더에서 직접 드레인을 배출하고, 콘덴서에 드레인 계통을 연결함으로써, 배관 계통이 단순해져 로스(증기손실)를 감소시킬 수 있습니다.





​

▶ 현재 상태의 배수 시스템 (Drainage System)

​고압 계통의 블로우 스루 증기(Blow-through Steam)를 저압 계통에서 재이용하고 있습니다.

​

현재의 배수 시스템(Drainage System)에서는 After Dryer 의 실린더애서 배출되는 블로우 스루 증기(Blow-through Steam)와 드레인을 Drainage Tank(배수 탱크)로 분리하여, 증기는 Pre-Dryer에 재이용하고, 응축수는 탱크에 회수된 후, 펌프로 보일러실로 보내지고 있습니다.

이 방식은, 실린더 압력을 안정시키기 위한 제어가 공급측과 배출측 모두에 필요하며, 복잡해집니다.





​

고정오리피스식 트랩인 O-TRAP 에 의한 운용



고정오리피스식 스팀트랩(O-TRAP)을 모든 실린더 출구의 로터리 조인트에 설치하므로써, 블로우 스루 증기(Blow-through Steam) 가 감소하고, O-TRAP 2차 측 압력은 대기압까지 내려갑니다.

이를 통해, 응축수(드레인)을 직접 보일러실로 회수할 수 있게 되어, 배관 구조가 단순해질 뿐만 아니라 방열 손실이 방지되어, 에너지 절약이 될 뿐만 아니라, 실린더 내외 차압의 저하도 예방하여 제품 품질 향상을 기대할 수 있습니다.

​
